Расходные материалы для лазерной режущей головки BS04K Raytools®

Для BS04K удобно подбирать расходники комплектно: защитные стекла, линзы D30, керамику, сопловую часть, кабель и сопла. Такой подход помогает сократить время на обслуживание, уменьшить риск ошибки по совместимости и быстрее вернуть головку в работу после замены изношенных элементов.

Для этой модели применяется оптика D30 с коллиматорным объективом F100 и фокусирующим объективом F150. В нижнем узле используется керамический держатель под сопло D28 с резьбой M11, сопловая часть в сборе TRA BS04K, а также коаксиальный кабель SMA–SMA. Для BS04K подходят шестигранные и высокоскоростные сопла ⌀28 h15 M11, которые подбирают по типу резки и диаметру отверстия.

Для защитной оптики BS04K используется верхнее стекло 24,9×1,5 мм и нижнее стекло 30×5 мм. Такая конфигурация помогает защищать оптический тракт от загрязнений и тепловой нагрузки, поэтому при замене важно сверять не только модель головы, но и точный размер установленного стекла.

Для головки BS04K нужны расходные материалы, которые поддерживают стабильную работу оптики, нижнего узла и системы контроля высоты. К этой группе относятся защитные стекла, линзы, объективы в сборе, керамические держатели, сопла, сопловая часть, коаксиальный кабель, уплотнительные кольца и инструмент для обслуживания. Головка BS04K относится к интеллектуальной серии с автоматической фокусировкой и рассчитана на мощность 4 кВт.

Фото	Артикул Ref.	Наименование
		Лазерная головка BS04K
	211LCG0020	Стекло защитное (верхнее) Диаметр 24,9 мм × Толщина 1,5 мм
	211LCG0068	Стекло защитное (нижнее) Диаметр 30 мм × Толщина 5 мм
	3090010091	Уплотнительное кольцо для защитного стекла 34,5×4×3,6 мм (нижнее)
	120BC3900A	Объектив коллиматора D30 F100 мм в сборе
	120BC3700A	Объектив фокусатора D30 F150 мм в сборе
		Комплект коллиматорных линз D30 F100 мм (пара)
		Комплект фокусных линз D30 F150 мм (пара)
	P0571-1051-00001 (120515099A)	Керамический держатель сопла D28 (M11)
	Сопла ⌀28 h15 M11	Сопла шестигранные (одинарные и двойные) 1,0–5,0 мм
	Сопла ⌀28 h15 M11	Сопла высокоскоростные одинарные: 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм, 5,0 мм Сопла высокоскоростные двойные: 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм, 5,0 мм

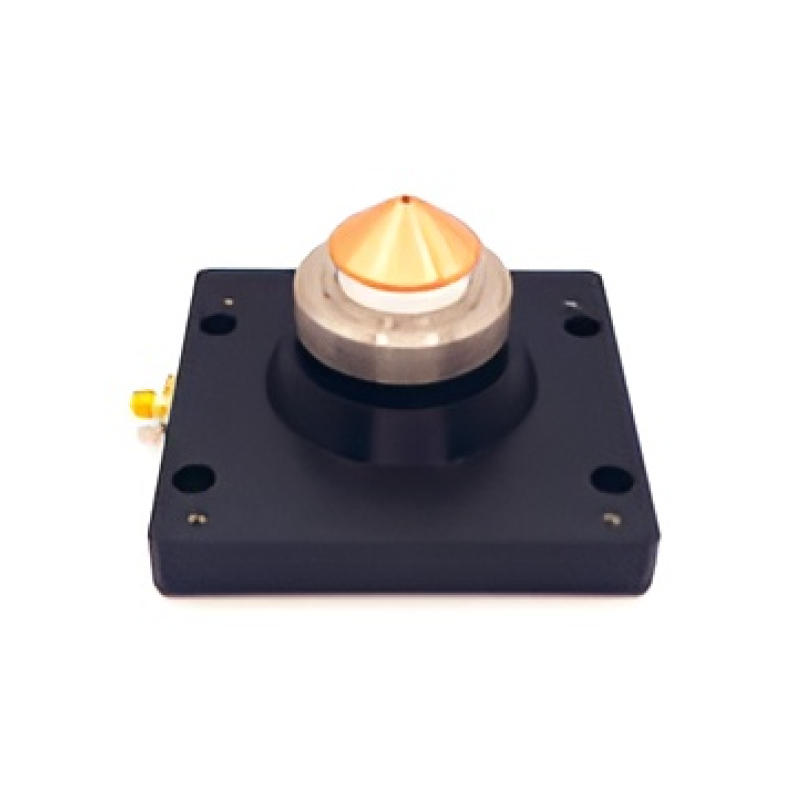

	120BC3300A	Сопловая часть в сборе TRA BS04K
	211TTW9002	Коаксиальный кабель SMA–SMA
