Расходные материалы для лазерной режущей головки BM110-TC 3D Raytools®
Для BM110-TC 3D также используется коаксиальный кабель SMA–SMA и зажимное кольцо соответствующего типа. Такой набор расходников подходит для планового обслуживания, замены изношенных элементов и быстрого восстановления головки без долгого подбора отдельных комплектующих.
В нижнем узле BM110-TC 3D применяются керамический держатель 3D D19,5 M8, 3D-сопла ⌀15 h19 M8 в одинарном и двойном исполнении, а также сопловая часть TRA 3D. Для этой модели важна точная совместимость по размеру и резьбе, потому что расходники для 3D-головки отличаются от расходников для стандартных головок плоской резки.
Для BM110-TC 3D используются верхнее защитное стекло 24,9×1,5 мм и нижнее 27,9×4,1 мм. Для этой серии также применяются коллиматорные и фокусирующие линзы, объективы в сборе и уплотнительные кольца для верхнего и нижнего стекла. Когда расходники подобраны комплектом, проще быстрее вернуть головку в работу и избежать ошибок при замене оптики.
Для головки BM110-TC 3D нужны защитные стекла, линзы, объективы в сборе, 3D-сопла, сопловая часть TRA, керамический держатель 3D, коаксиальный кабель и уплотнительные кольца. Эти расходные материалы отвечают за стабильную работу оптики, точную подачу газа и корректную работу нижнего узла, поэтому их удобнее подбирать по модели головки, типоразмеру и артикулу.
| Фото | Артикул Ref. | Наименование |
|---|---|---|

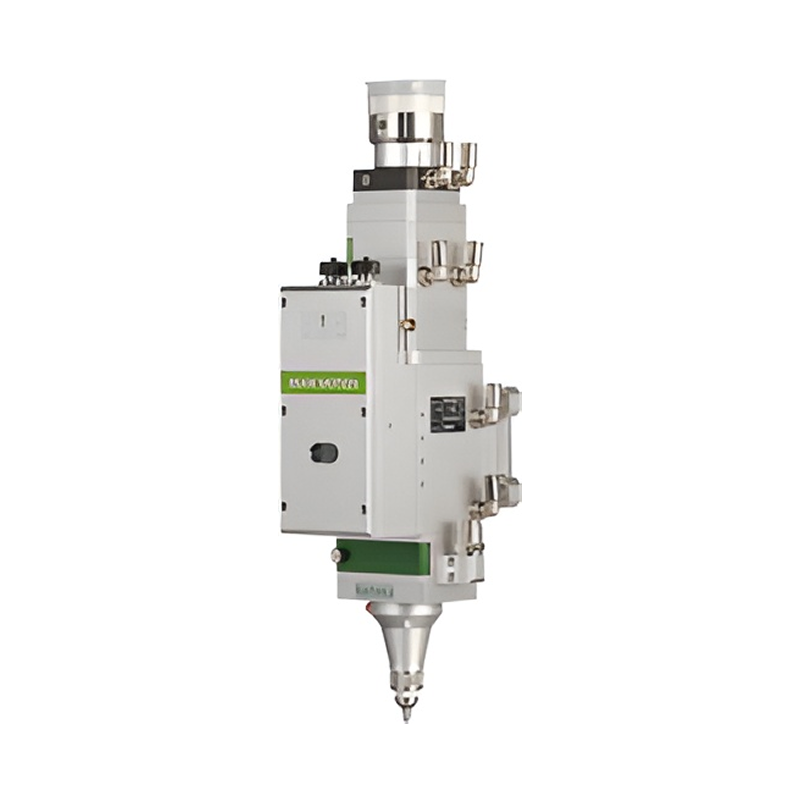

 | Лазерная головка BM110-TC 3D | |
 |
110255IG0005 (211LCG0020) | Стекло защитное (верхнее) Диаметр 24,9 мм × Толщина 1,5 мм |
|
211LCG0035 (211LCG0037) | Стекло защитное (среднее / нижнее) Диаметр 27,9 мм × Толщина 4,1 мм | |
 | 11021M2110051 | Уплотнительное кольцо для защитного стекла 29,2×21×3,55 мм (верхнее) |
| 11021M2110007 | Уплотнительное кольцо для защитного стекла 32,2×24×3,55 мм (нижнее) | |
 | 120AG0600A | Объектив коллиматора в сборе D30 F100 мм |
| 120AG0700A | Объектив фокусатора в сборе D30 F125 мм | |
| 120AG0800A | Объектив фокусатора в сборе D30 F155 (F150) мм | |
| 120AG01400A | Объектив фокусатора в сборе D30 F200 мм | |
 |
110255AAFBHE0089 110255AACBHE0090 |
Комплект коллиматорных линз D30 F100 мм (пара) (менисковая + двояковыпуклая) |
|
110255AACBHE0092 110255AAFBHE0091 |
Комплект фокусных линз D30 F125 мм (пара) (менисковая + двояковыпуклая) | |
|
110255AACBHE0093 110255AAEBHE0094 |
Комплект фокусных линз D30 F150 мм (пара) Комплект фокусных линз D30 F155 мм (пара) (менисковая + двояковыпуклая) | |
|
110255AACBHE0126 110255AAFBHE0127 |
Комплект фокусных линз D30 F200 мм (пара) (менисковая + двояковыпуклая) | |
 | 120AG0524A | Отвертка (ключ) для линз D30 (BM110, BM111) |

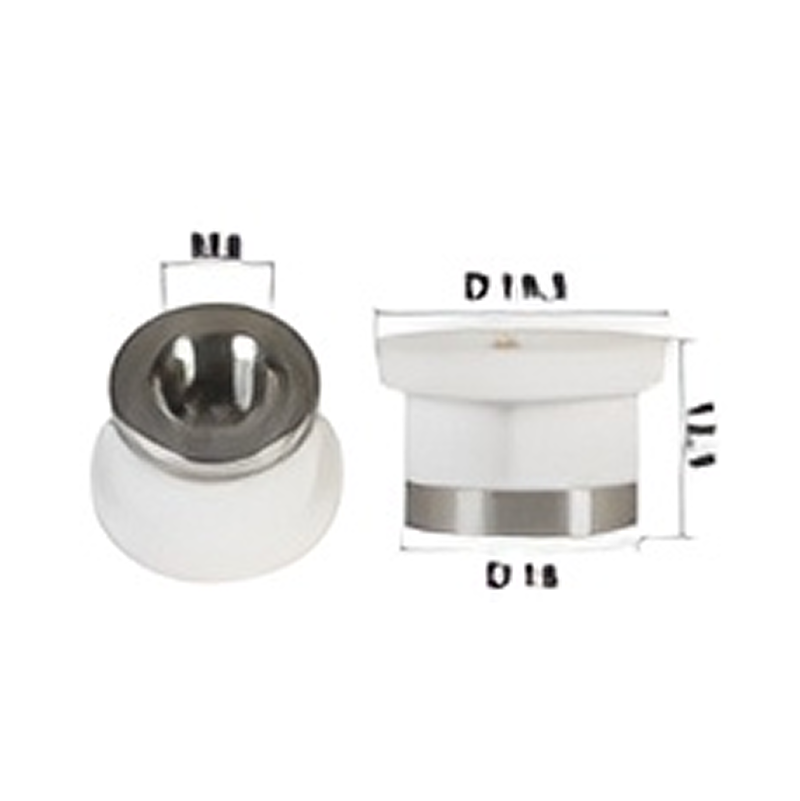

 | 120572008B | Керамический держатель сопла 3D (D19,5 M8) |
 |

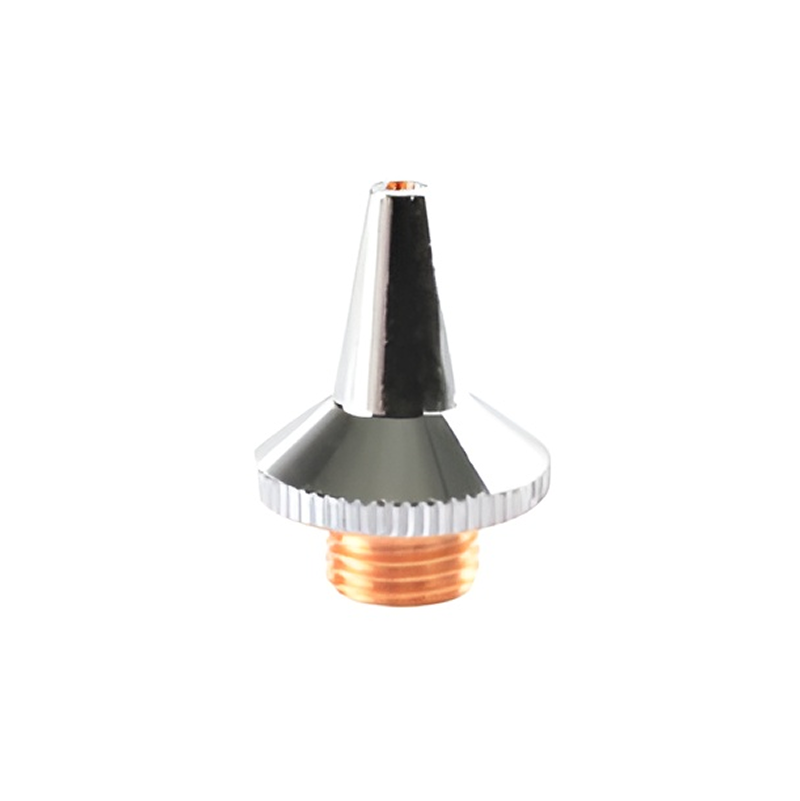

120GJT0910 - 120GJT0940 120GJT0208 - 120GJT0240 | |

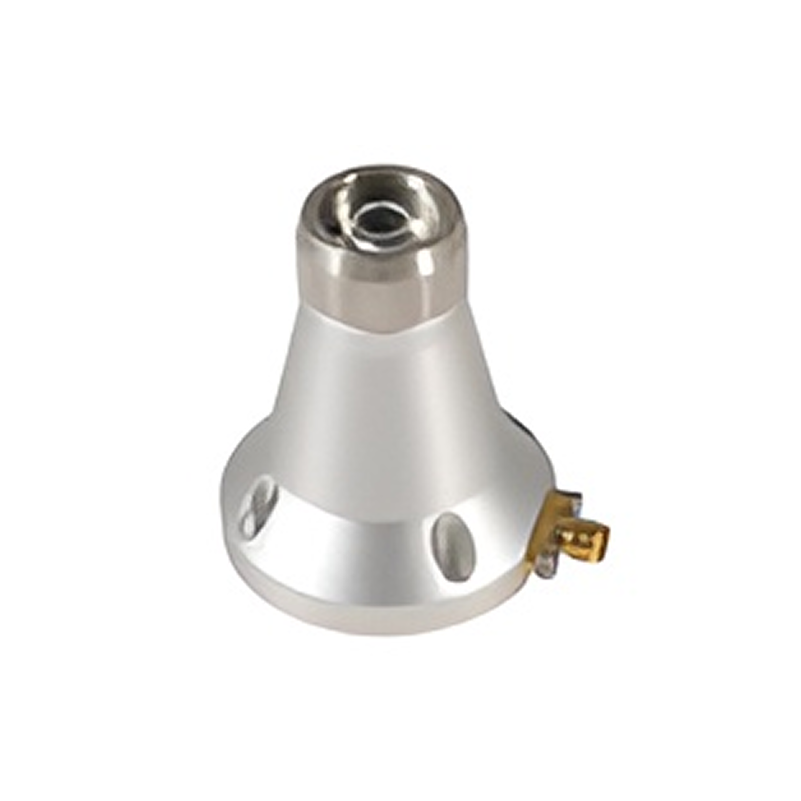

 | 120800100B | Сопло в сборе TRA 3D |
 | 120572004B | Зажимное кольцо для BM110-TC 3D |
 | 211TTW9002 | Коаксиальный кабель SMA–SMA |
