Расходные материалы для лазерной режущей головки BM110 Raytools®

Для замены оптики и защитных стекол полезно сразу учитывать и уплотнительные кольца: верхнее — 29,2×21×3,55 мм, нижнее — 32,2×24×3,55 мм. Если расходники подобраны комплектом, проще быстрее вернуть головку в работу и не тратить время на повторную сверку размеров.

Для этой головки применяются два варианта коаксиального кабеля в зависимости от исполнения сопловой части: SMB–SMA для более ранних головок и SMA–SMA для головок с сопловой частью 120AG1700B, выпускаемых после марта 2022 года. Это важно учитывать при заказе, чтобы кабель сразу подходил к установленному узлу.

Для нижнего узла BM110 используются керамический держатель D32 M14, одинарные и двойные хромированные сопла D32 H15 M14, а также сопловая часть TRA BM111 (BM110). Такой набор удобен, когда нужно быстро заменить рабочий узел без подбора каждой позиции по отдельности.

Для головки BM110 нужны защитные стекла, линзы, сопла, сопловая часть в сборе, керамический держатель, коаксиальный кабель и уплотнительные кольца. Для этой модели характерны защитные стекла 24,9×1,5 мм и 27,9×4,1 мм, сопла D32 H15 M14, а также оптика с коллимацией F75 / F100 и фокусировкой F125 / F150 / F200.

Фото	Артикул Ref.	Наименование

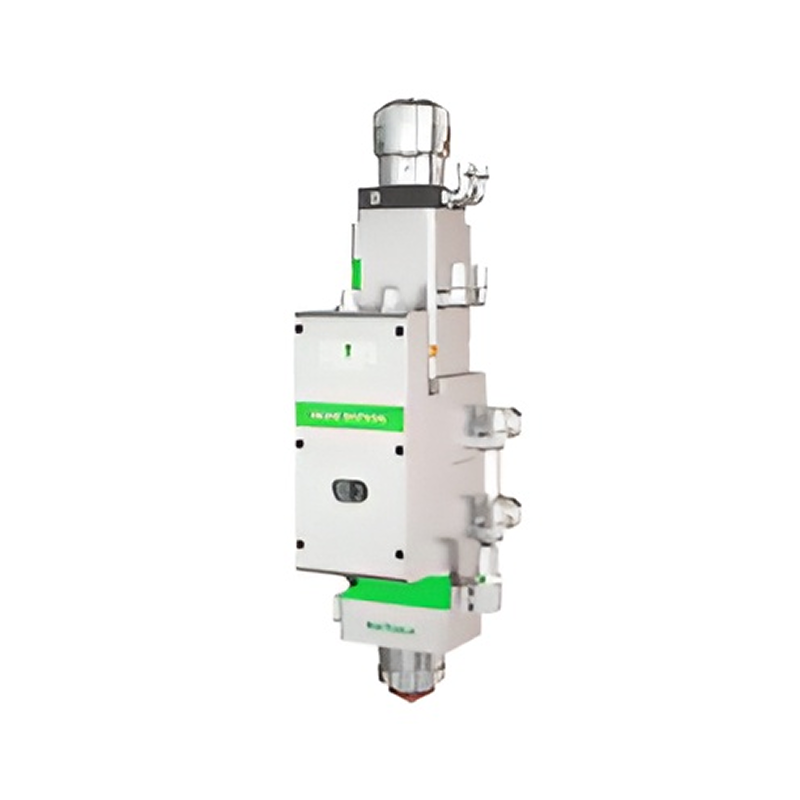

		Лазерная головка BM110 F125 Лазерная головка BM110 F155

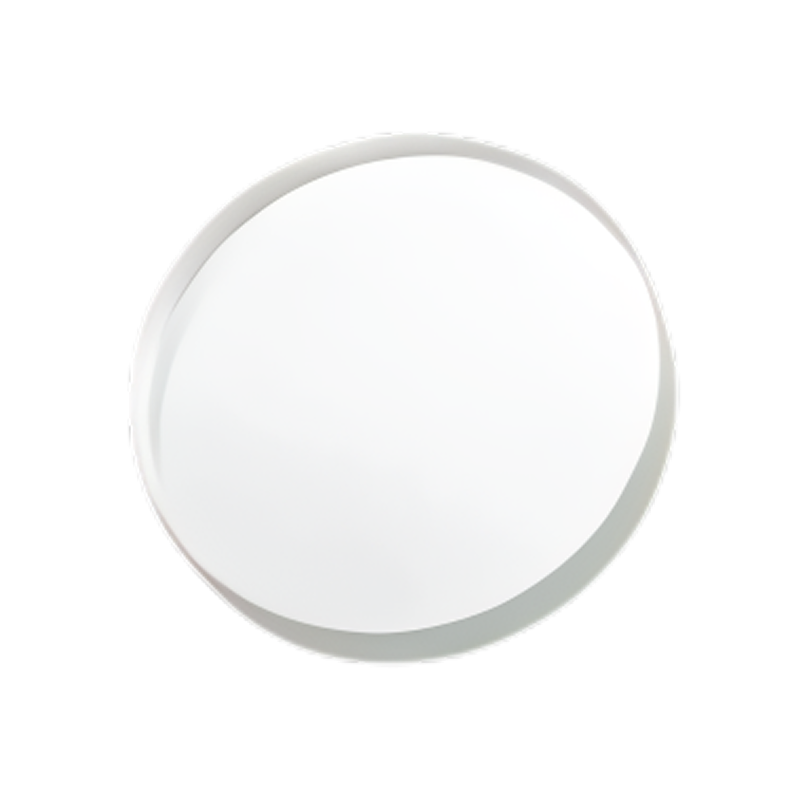

	110255IG0005 (211LCG0020)	Стекло защитное (верхнее) Диаметр 24,9 мм × Толщина 1,5 мм
	211LCG0035 (211LCG0037)	Стекло защитное (среднее / нижнее) Диаметр 27,9 мм × Толщина 4,1 мм
	11021M2110051	Уплотнительное кольцо для защитного стекла 29,2×21×3,55 мм (верхнее)
	11021M2110007	Уплотнительное кольцо для защитного стекла 32,2×24×3,55 мм (нижнее)

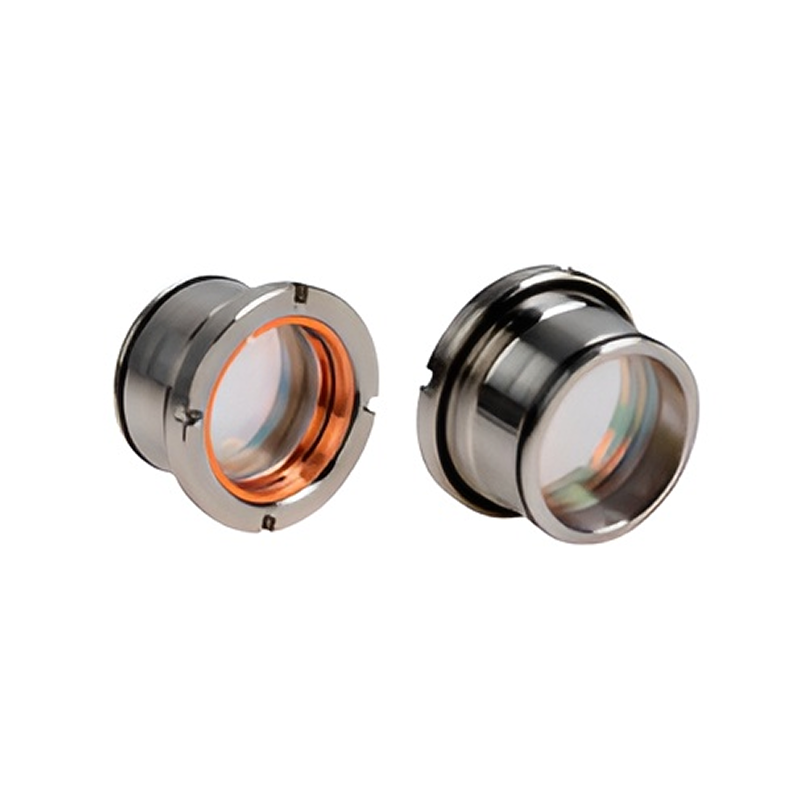

	120AG0600A	Объектив коллиматора в сборе D30 F100 мм
	120AG0700A	Объектив фокусатора в сборе D30 F125 мм
	120AG0800A	Объектив фокусатора в сборе D30 F155 (F150) мм
	120AG01400A	Объектив фокусатора в сборе D30 F200 мм

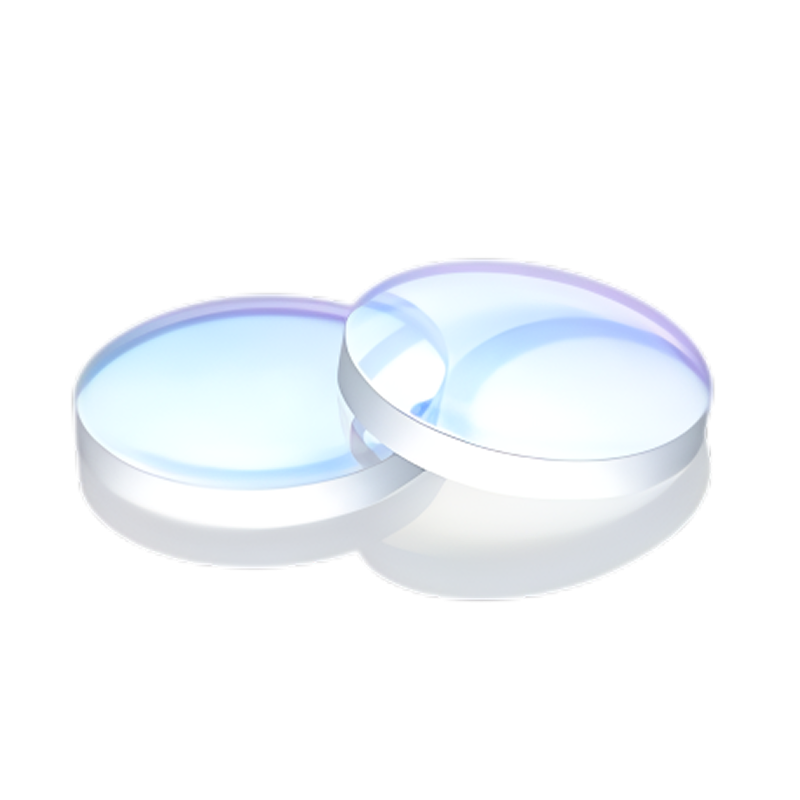

	110255AAFBHE0089 110255AACBHE0090	Комплект коллиматорных линз D30 F100 мм (пара) (менисковая + двояковыпуклая)
	110255AACBHE0092 110255AAFBHE0091	Комплект фокусных линз D30 F125 мм (пара) (менисковая + двояковыпуклая)
	110255AACBHE0093 110255AAEBHE0094	Комплект фокусных линз D30 F150 мм (пара) Комплект фокусных линз D30 F155 мм (пара) (менисковая + двояковыпуклая)
	110255AACBHE0126 110255AAFBHE0127	Комплект фокусных линз D30 F200 мм (пара) (менисковая + двояковыпуклая)

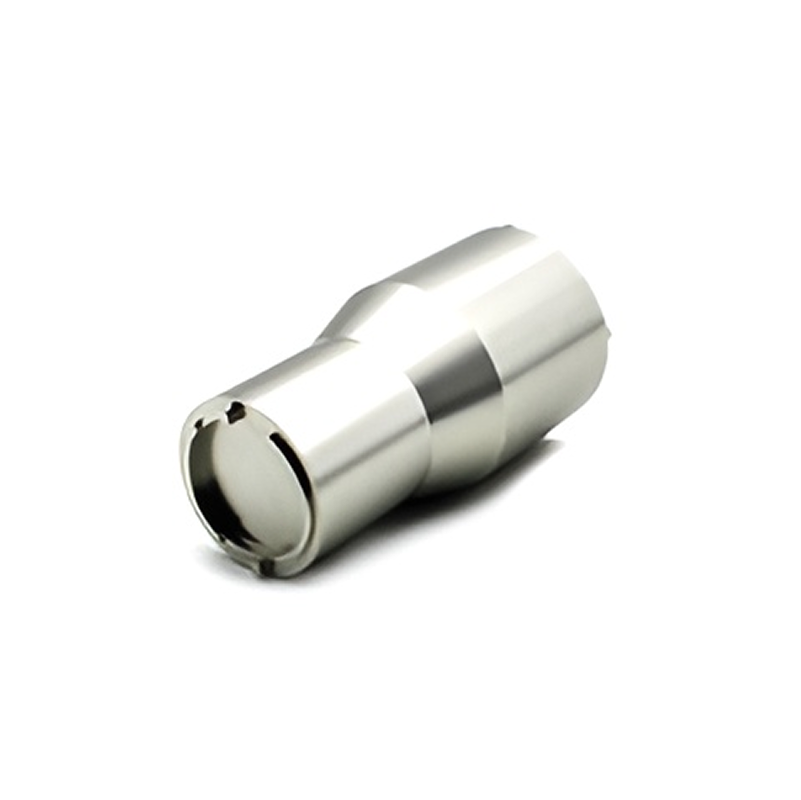

	120AG0524A	Отвертка (ключ) для линз D30 (BM110, BM111)

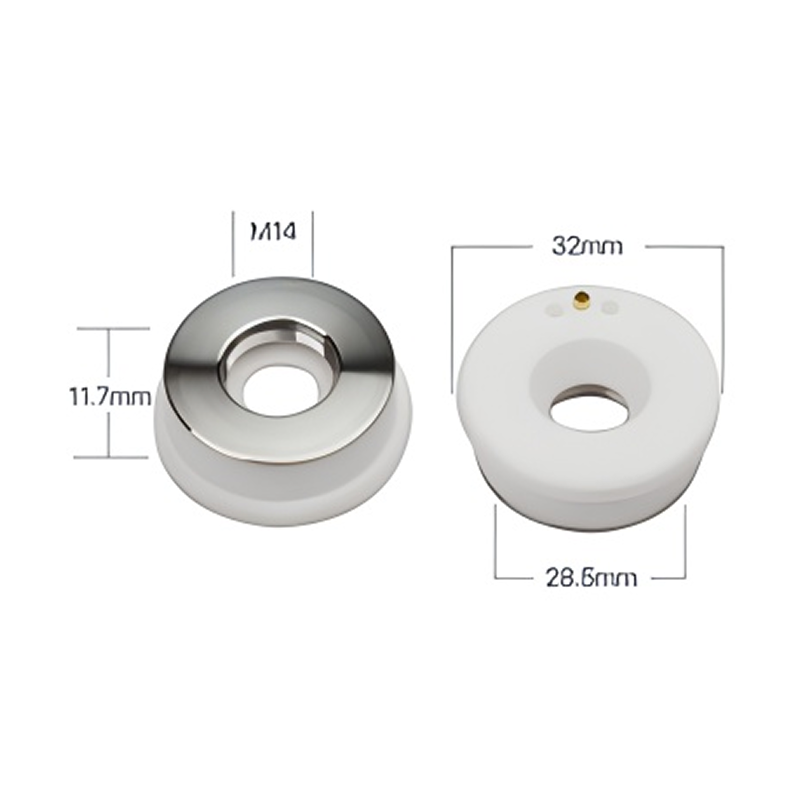

	120274100B	Керамический держатель сопла D32 (M14)
	120GJT0508 - 120GJT0550	Сопла конусные ⌀32 h15 M14 (одинарные): 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм, 4,5 мм, 5,0 мм
	120GJT0608 - 120GJT0650	Сопла конусные ⌀32 h15 M14 (двойные хромированные): 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм, 4,5 мм, 5,0 мм
	120AG1700B	Сопло в сборе TRA BM111 (BM110)
	120610336A	Зажимное кольцо для BM110/BM111/BM114S

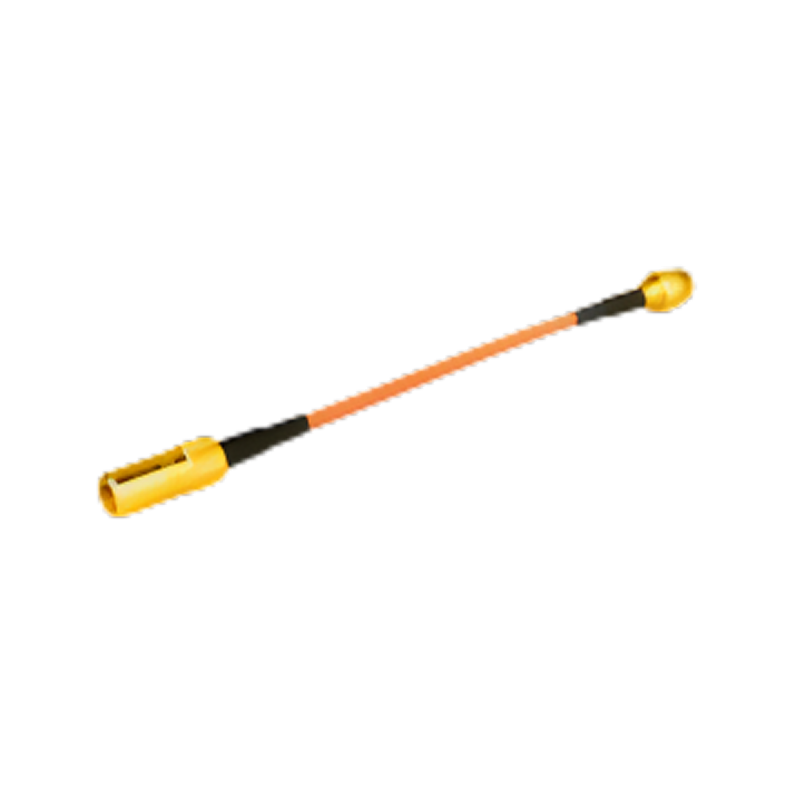

	211TTW9012 211TTW9002	Коаксиальный кабель SMB–SMA (для сопловой части 120AG1700A, головок — выпускаемых до марта 2022 года) Коаксиальный кабель SMA–SMA (для сопловой части 120AG1700B, головок — выпускаемых после марта 2022 года)
