Расходные материалы для лазерной режущей головки BD04K Raytools®

Для BD04K также используется сопловая часть в сборе TRA, коаксиальный кабель SMA–SMA и уплотнительные кольца для защитных стекол. Когда расходники подобраны комплектно, проще избежать ошибок по совместимости и быстрее вернуть головку в работу после обслуживания или замены изношенных элементов.

Для этой модели применяется оптика D30: коллиматорный объектив F100 и фокусирующий объектив F200, а также соответствующие комплекты линз. В нижнем узле используются керамические держатели D21,4 с резьбой M8 и M11, что связано с двумя группами сопел: 3D-сопла ⌀15 h19 M8 и высокоскоростные сопла ⌀28 h15 M11.

Для защитной оптики BD04K используются верхнее стекло 24,9×1,5 мм и стекло 27,9×4,1 мм, которое в зависимости от конфигурации работает как средний или нижний защитный элемент. Такая схема помогает защищать оптический тракт от загрязнений и поддерживать стабильную работу головы при высокой нагрузке.

Для головки BD04K нужны расходные материалы, которые поддерживают стабильную работу оптики, нижнего узла и системы контроля высоты. К этой группе относятся защитные стекла, линзы, объективы в сборе, керамические держатели, сопла, сопловая часть, коаксиальный кабель и уплотнительные кольца. Головка BD04K используется для пространственной резки труб и оснащена автоматической фокусировкой, поэтому для неё особенно важно точно подбирать расходники по модели и размеру.

Фото	Артикул Ref.	Наименование

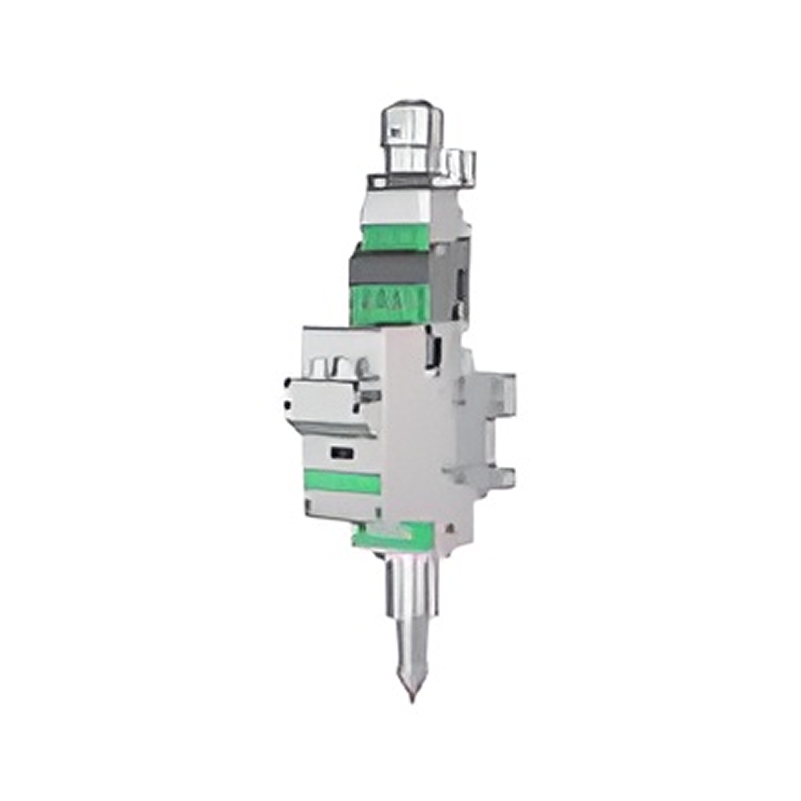

	BD04K CL100 FL200	Лазерная головка BD04K
	211LCG0020 (110255IG0005)	Стекло защитное (верхнее) Диаметр 24,9 мм × Толщина 1,5 мм
	211LCG0037 (211LCG0035)	Стекло защитное (среднее/нижнее) Диаметр 27,9 мм × Толщина 4,1 мм
	11021M2110007	Уплотнительное кольцо для защитного стекла 32,2×24×3,55 мм (нижнее)
	120D41000A	Объектив коллиматора D30 F100 мм в сборе
	120D40900A	Объектив фокусатора D30 F200 мм в сборе
	110255AACBHE0231 110255AAFBHE0232	Комплект коллиматорных линз D30 F100 мм (пара)
	110255AACBHE0233 110255AAFBHE0234	Комплект фокусных линз D30 F200 мм (пара)
	120515093A M8 120515092A M11	Керамический держатель сопла 3D (D21,4 M8) Керамический держатель сопла 3D (D21,4 M11)
	Сопла ⌀15 h19 M8	Сопла M8 3D (одинарные и двойные) 1,0–4,0 мм
	Сопла ⌀28 h15 M11	Сопла M11 высокоскоростные одинарные: 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм, 5,0 мм Сопла M11 высокоскоростные двойные: 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 2,5 мм, 3,0 мм, 3,5 мм, 4,0 мм, 5,0 мм

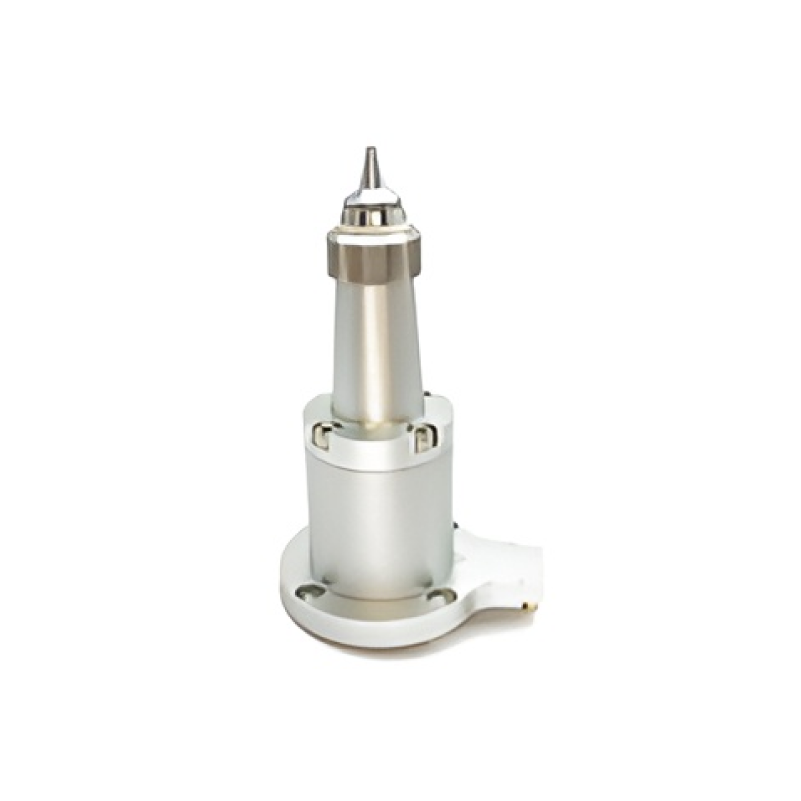

	120D40500A	Сопловая часть в сборе TRA BD04K

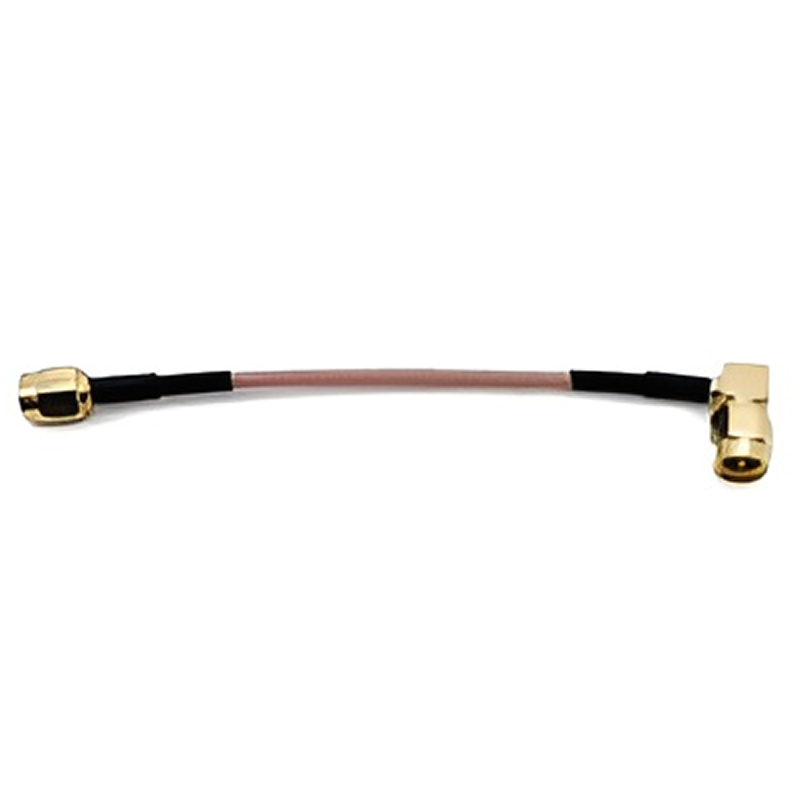

	211TTW9002	Коаксиальный кабель SMA–SMA
