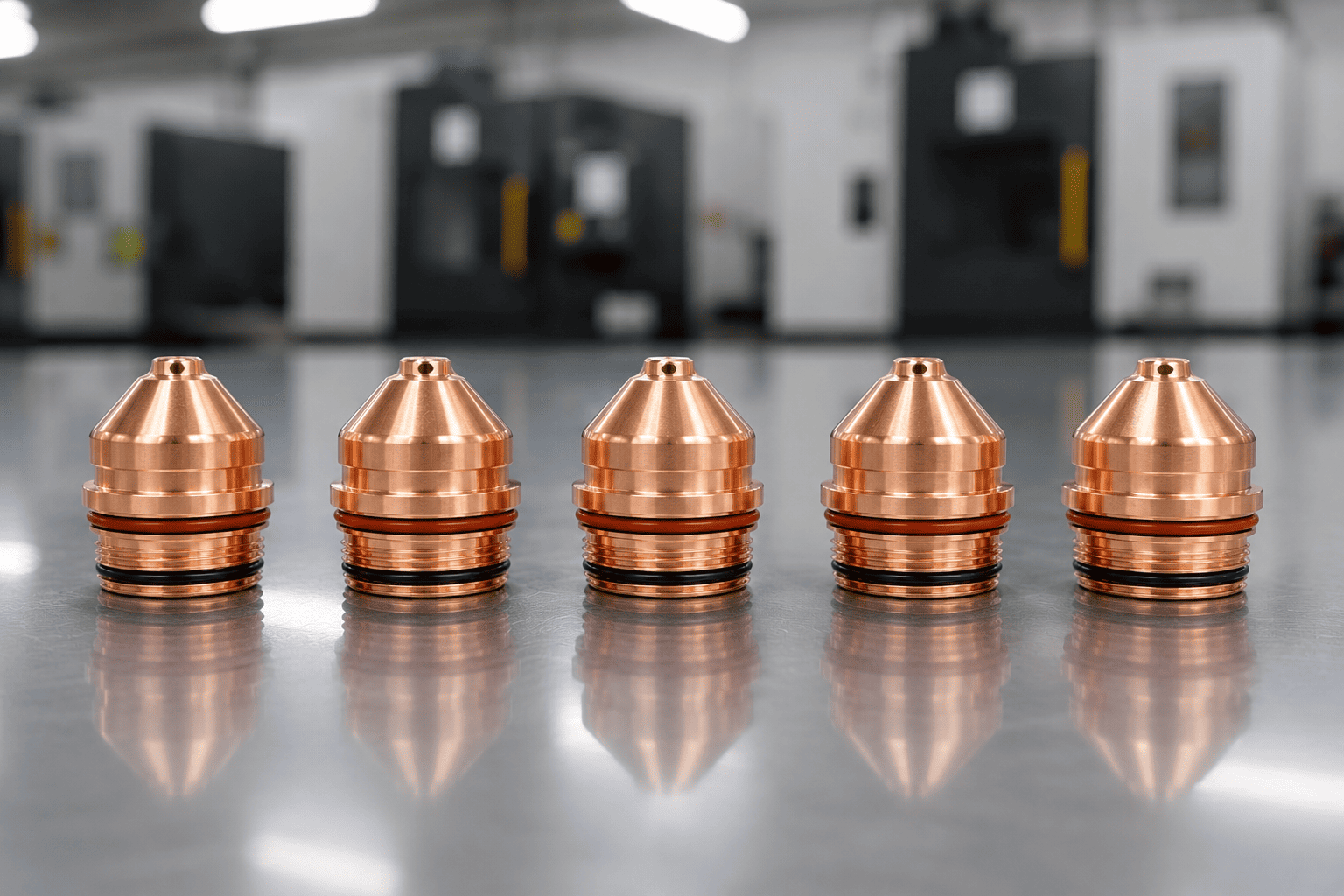

Как выбрать сопло для плазменной резки

Почему сопло нельзя выбирать на глаз

Сопло плазмотрона выглядит простой деталью, но ошибка в подборе быстро становится видна на металле. Рез уходит в сторону, снизу появляется грат, кромка становится конусной, а сопло прогорает быстрее обычного. Иногда оператор меняет скорость и давление, хотя проблема началась с расходника, который не подходит под ток или плазмотрон.

Сопло для плазменной резки выбирают не отдельно, а как часть комплекта плазмотрона. Оно должно совпадать с моделью резака, серией расходников, электродом, завихрителем, защитным экраном и рабочим током.

Внешнее сходство не гарантирует совместимость. Две детали могут быть похожи по форме, но отличаться диаметром отверстия, посадкой, длиной канала, креплением или допустимым током. Такое сопло может встать в плазмотрон, но дуга будет работать нестабильно.

Правильный подбор начинается с трёх вопросов.

• Какой плазмотрон установлен на аппарате или станке.
• На каком токе идёт резка.
• Какие электрод, завихритель и защитный элемент стоят рядом с соплом.

Только после этого есть смысл выбирать диаметр отверстия и проверять наличие нужной позиции на складе.

Что делает сопло в плазмотроне

Плазменная резка работает за счёт дуги, которая проходит через поток газа и превращает его в плазменную струю. Электрод создаёт дугу, завихритель задаёт движение газа, а сопло сжимает и направляет поток в зону реза.

Если сопло исправно и подходит под режим, дуга выходит ровно, металл прорезается стабильно, а расплав удаляется из канала реза. Если отверстие разбито, загрязнено или не соответствует току, дуга теряет форму. На детали это видно по грату, широкому резу, уводу дуги или конусной кромке.

Почему выбор начинается с модели плазмотрона

Первый параметр при подборе сопла связан не с диаметром, а с моделью плазмотрона. У разных резаков расходники отличаются посадкой, формой, длиной, типом крепления и совместимостью с электродом.

Для ручной и машинной резки применяют разные серии расходников. Например, на производстве могут использоваться плазмотроны и расходники Hypertherm Powermax, Kjellberg, Thermal Dynamics, Trafimet, P-80, AG-60, SG-55, PT-31, A-101, A-141 или CP-160. Для каждой серии нужно сверять совместимость, а не подбирать деталь только по фото.

Перед заказом сопла нужно собрать несколько данных.

• Модель плазмотрона.
• Марку аппарата или источника.
• Ручная резка или ЧПУ.
• Серия расходников.
• Артикул старого сопла, если он сохранился.
• Рабочий ток.
• Диаметр отверстия.
• Тип электрода.
• Тип завихрителя.
• Наличие защитного экрана, кожуха или колпачка.

Если артикул неизвестен, лучше сфотографировать старое сопло рядом с электродом и завихрителем. По одной детали иногда сложно понять совместимость, а комплект сразу показывает серию расходников и тип плазмотрона.

Ток и диаметр отверстия

Диаметр отверстия сопла должен соответствовать рабочему току. Малое отверстие концентрирует дугу и подходит для тонкого металла. Более крупное отверстие рассчитано на больший ток и более толстый металл.

Если поставить сопло с маленьким отверстием на высокий ток, выходной канал перегревается и быстро разрушается. Если поставить слишком большое отверстие на малый ток, дуга становится менее собранной, рез расширяется, а точность падает.

Эта таблица даёт ориентир, а не заменяет карту расходников. Точные значения нужно сверять с документацией по конкретному плазмотрону и комплекту расходных материалов.

Как выбрать сопло под толщину металла

Толщина металла влияет на ток, скорость, давление воздуха, высоту пробивки и ресурс сопла. Чем толще лист, тем больше нагрузка на расходники. Ошибка по высоте или току на тонком металле может дать грубую кромку, а на толстом быстро разрушить сопло.

Для фигурной резки и мелких контуров особенно важна стабильная геометрия отверстия. Если сопло уже изношено, на прямом резе дефект может быть почти незаметен, но на отверстиях и внутренних контурах появятся грат, скос и неровная ширина реза.

Для грубого разделительного реза требования к кромке ниже, но расходник всё равно должен соответствовать току. Работа на неподходящем сопле не делает рез дешевле, потому что ускоряет износ электрода, завихрителя и защитных элементов.

Почему сопло и электрод проверяют вместе

Сопло и электрод работают как пара. Электрод удерживает дугу, а сопло формирует её выход из плазмотрона. Если электрод изношен, дуга смещается и начинает разрушать отверстие сопла неравномерно.

На производстве это выглядит так. Оператор ставит новое сопло, делает пробный рез, а через короткое время отверстие начинает терять форму. Причина может быть не в новом сопле, а в старом электроде с глубокой ямкой или повреждённой вставкой.

Проверка перед заменой занимает немного времени.

• Осмотреть отверстие сопла.
• Проверить, не стало ли оно овальным.
• Осмотреть электрод и глубину ямки.
• Проверить завихритель на загрязнение и повреждения.
• Посмотреть состояние защитного экрана.
• Проверить давление и чистоту воздуха.
• Сделать тестовый рез на обрезке того же металла.

Если менять только сопло, но оставить изношенный электрод, качество реза может не восстановиться. Новый расходник быстро получит тот же дефект, потому что дуга снова будет выходить не по центру.

Как воздух влияет на ресурс сопла

Для воздушно-плазменной резки качество воздуха напрямую влияет на ресурс сопла и электрода. Воздух должен быть чистым, сухим и стабильным по давлению. Влага, масло и пыль ускоряют эрозию расходников и нарушают стабильность дуги.

Низкое давление ухудшает охлаждение плазмотрона и может привести к перегреву. Слишком высокое давление тоже создаёт проблемы, потому что поджиг становится менее стабильным, а дуга может вести себя иначе, чем рассчитано для выбранного комплекта.

Чаще всего ресурс сопла падает из-за нескольких причин.

• В воздухе есть влага.
• Компрессор даёт просадки по давлению.
• Фильтр-осушитель давно не обслуживался.
• В линии есть масло.
• Давление не соответствует режиму.
• Сопло работает на токе выше номинала.
• Пробивка идёт слишком близко к листу.

Если сопло быстро сгорает, не стоит сразу менять поставщика расходников. Сначала нужно проверить воздух, электрод, высоту пробивки и рабочий ток. Часто именно эти параметры убивают комплект быстрее, чем сам материал сопла.

Ручная резка и резка на ЧПУ

Для ручной плазменной резки сопло должно выдерживать более грубые условия работы. Оператор держит резак руками, расстояние до металла может меняться, а риск касания листа выше. Поэтому важны правильный защитный колпачок, устойчивый поджиг и расходники, которые соответствуют рабочему току аппарата.

Для резки на ЧПУ требования другие. Здесь важнее повторяемость. Станок может резать много одинаковых деталей, и даже небольшой износ отверстия постепенно накапливает брак. На первых деталях кромка выглядит нормально, а к середине партии появляется скос, грат или нестабильная ширина реза.

Если на ручной резке сопло иногда прощает небольшие отклонения, то на станке с ЧПУ ошибка быстрее превращается в серию одинакового брака. Поэтому для машинной резки лучше хранить расходники по комплектам под конкретный ток, материал и плазмотрон.

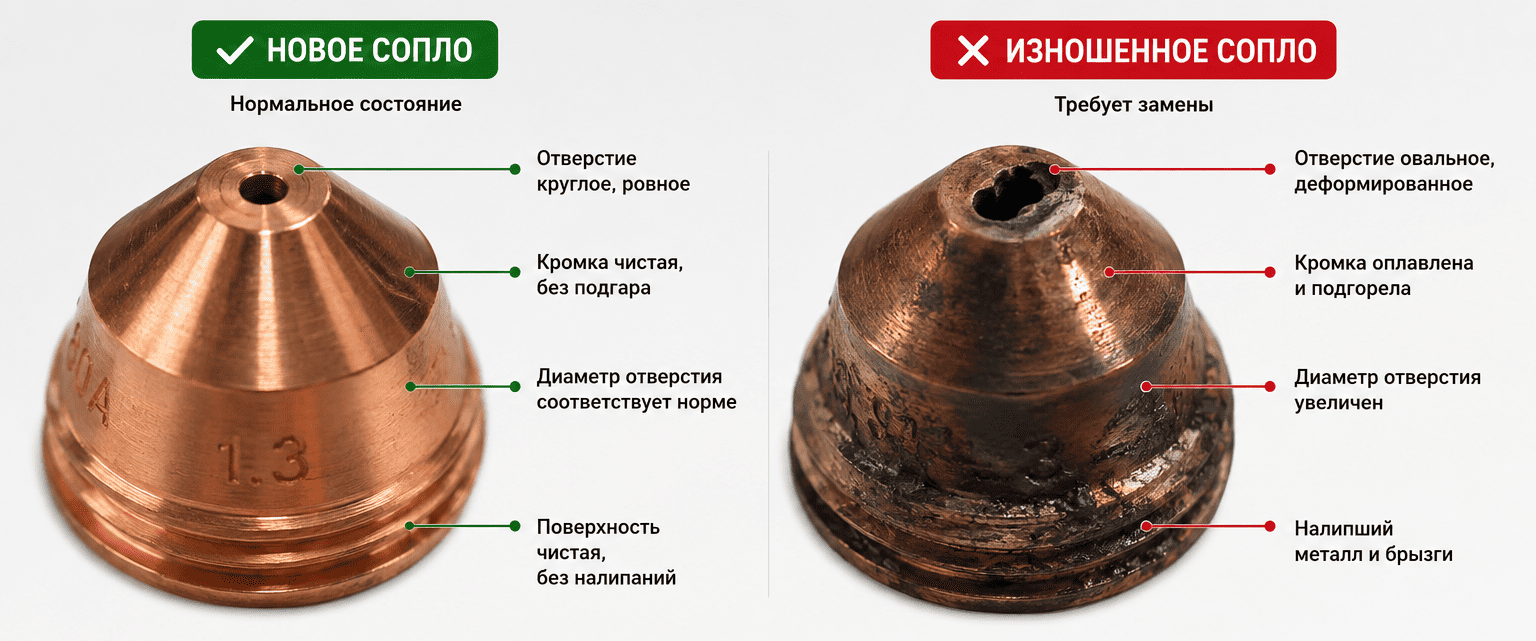

Как понять, что сопло изношено

Износ сопла не всегда выглядит как явное повреждение. Иногда деталь кажется рабочей, но отверстие уже потеряло круглую форму. Для плазменной дуги это критично, потому что поток выходит не по центру и начинает уводить рез.

Первые признаки часто видны не на сопле, а на детали.

• Рез стал шире обычного.
• Грат появляется сильнее с одной стороны.
• Кромка получила заметный скос.
• Дуга уходит в сторону.
• Поджиг стал менее стабильным.
• На нижней стороне появляется больше шлака.
• При той же программе вырос объём доработки.

После таких признаков сопло нужно снять и осмотреть. Рабочее отверстие должно быть ровным, без овальности, подгорания и налипших частиц металла. Если кромка отверстия повреждена, чистка уже не вернёт расходнику нормальную геометрию.

Сопло лучше заменить, если видно одно из повреждений.

• Отверстие стало овальным.
• Диаметр визуально увеличился.
• Кромка отверстия подгорела.
• На внутренней части есть наплывы.
• Сопло покрыто брызгами после пробивки.
• Деталь садится в плазмотрон с перекосом.
• После очистки дефект реза быстро возвращается.

Грубая чистка может испортить сопло быстрее, чем сама резка. Нельзя выковыривать металл из отверстия твёрдым инструментом так, чтобы задеть кромку канала. Если геометрия отверстия нарушена, расходник лучше заменить.

Почему сопло быстро выходит из строя

Быстрый износ не всегда говорит о плохом расходнике. Сопло может разрушаться из-за режима, воздуха, электрода или ошибки при пробивке.

Частая ситуация на производстве выглядит так. Сопла из новой партии ставят на тот же плазмотрон, но они служат меньше обычного. Оператор видит подгоревшее отверстие и решает, что расходник слабый. После проверки выясняется, что фильтр осушителя давно не обслуживали, а воздух идёт с влагой. В таком режиме быстро изнашиваются и сопло, и электрод.

Основные причины ускоренного износа.

• Рабочий ток выше номинала сопла.
• Сопло не соответствует электроду.
• Электрод уже изношен и смещает дугу.
• Завихритель загрязнён или повреждён.
• В воздухе есть влага или масло.
• Давление воздуха проседает во время резки.
• Пробивка идёт слишком близко к металлу.
• Плазмотрон касается листа.
• Защитный экран повреждён.
• Скорость резки не соответствует толщине металла.

Если сопло сгорает быстро, проверку лучше вести по цепочке. Сначала смотрят ток и диаметр, затем электрод, завихритель, защитные элементы, давление и чистоту воздуха. Такой порядок быстрее показывает настоящую причину.

Дефекты реза и связь с соплом

Дефекты плазменной резки удобно проверять по симптомам. Один и тот же брак может появиться из-за разных причин, поэтому таблица не заменяет диагностику, но помогает понять, с чего начать.

Если после замены сопла дефект остался, не нужно сразу брать другой диаметр. Нужно проверить электрод, завихритель, воздух и высоту. Новое сопло не исправит смещённую дугу, влажный воздух или повреждённый защитный экран.

Что проверить перед заказом сопла

Перед заказом нужно собрать данные, по которым можно точно подобрать расходник под плазмотрон и режим работы.

Понадобятся такие сведения.

• Модель плазмотрона.
• Марка аппарата или источника.
• Ручная резка или резка на ЧПУ.
• Серия расходников.
• Артикул старого сопла, если он сохранился.
• Рабочий ток.
• Диаметр отверстия.
• Материал и толщина металла.
• Тип газа или сжатого воздуха.
• Электрод, который работает вместе с соплом.
• Завихритель, экран и колпачок.
• Проблема на резе, если сопло подбирается из-за брака.

Если артикул неизвестен, лучше прислать фото старого сопла, электрода и завихрителя. По комплекту проще понять серию расходников, чем по одной детали. Особенно это важно для P-80, AG-60, SG-55, PT-31, A-101, A-141, Hypertherm Powermax, Kjellberg, Trafimet и других систем, где внешне похожие расходники могут отличаться посадкой и назначением.

Какие расходники менять вместе с соплом

Сопло работает в одном узле с другими деталями, поэтому его замена не всегда должна быть одиночной. Если соседний элемент изношен, новое сопло быстро получит тот же дефект.

Если сопло уже изношено, электрод тоже нужно осмотреть. Глубокая ямка на электроде может смещать дугу и разрушать новое сопло. Если завихритель загрязнён, поток газа нарушается, и сопло изнашивается неравномерно.

Оригинальное сопло или совместимый аналог

Оригинальное сопло и совместимый аналог нельзя сравнивать только по цене. Для плазменной резки важны точная геометрия отверстия, стабильная посадка, соответствие току и работа в паре с электродом.

Совместимый аналог может быть рабочим решением, если он совпадает по серии расходников, посадке, диаметру и номинальному току. Но дешёвый аналог с неточным отверстием быстро испортит рез, особенно на станке с ЧПУ, где ошибка повторяется на десятках деталей.

Перед закупкой большой партии лучше проверить сопло на типовом металле.

• Сделать пробный рез.
• Оценить ширину реза.
• Проверить грат снизу.
• Посмотреть перпендикулярность кромки.
• Осмотреть сопло после нескольких прожигов.
• Сравнить ресурс с обычным комплектом.

Для серийной резки важна не только первая удачная деталь. Важнее, чтобы сопла из партии работали одинаково и не меняли поведение реза через короткий отрезок резки.

Краткий алгоритм выбора сопла

Подбор можно свести к понятной последовательности.

1. Определите модель плазмотрона.
2. Найдите серию расходников.
3. Уточните ручную резку или работу на ЧПУ.
4. Определите рабочий ток.
5. Подберите сопло по току и диаметру отверстия.
6. Проверьте совместимость с электродом.
7. Осмотрите завихритель и защитный экран.
8. Проверьте давление и чистоту воздуха.
9. Сделайте пробный рез на таком же металле.
10. Оцените кромку, грат, ширину реза и стабильность дуги.

Если рез стал хуже после замены сопла, сначала проверьте комплект расходников и воздух. Это помогает не покупать случайные диаметры и не искать проблему там, где её нет.
